Turnamak Makina — Anahtar Teslim Kataforez Hattı Kurulum Projesi

1. Projeye Genel Bakış & Mühendislik Yaklaşımı

Turnamak Makina olarak, karmaşık geometrilere sahip metal parçaların korozyona karşı maksimum direnç göstermesini sağlayan, tam otomatik ve yüksek verimlilik odaklı Kataforez (KTL) Kaplama Hattı projelendirmesini tamamlamış bulunuyoruz.
Sistem Yapısı: PLC kontrollü, tam otomatik vinç (manüplatör) transfer sistemli daldırma hattı.
Malzeme Seçimi: Kimyasal havuzlar proses tipine göre yüksek dayanımlı PP (Polipropilen) ve AISI 304/316 paslanmaz çelik.
Çevresel Sürdürülebilirlik: Minimum atık su çıkışı sağlayan Ultrafiltrasyon (UF) geri kazanım üniteleri.

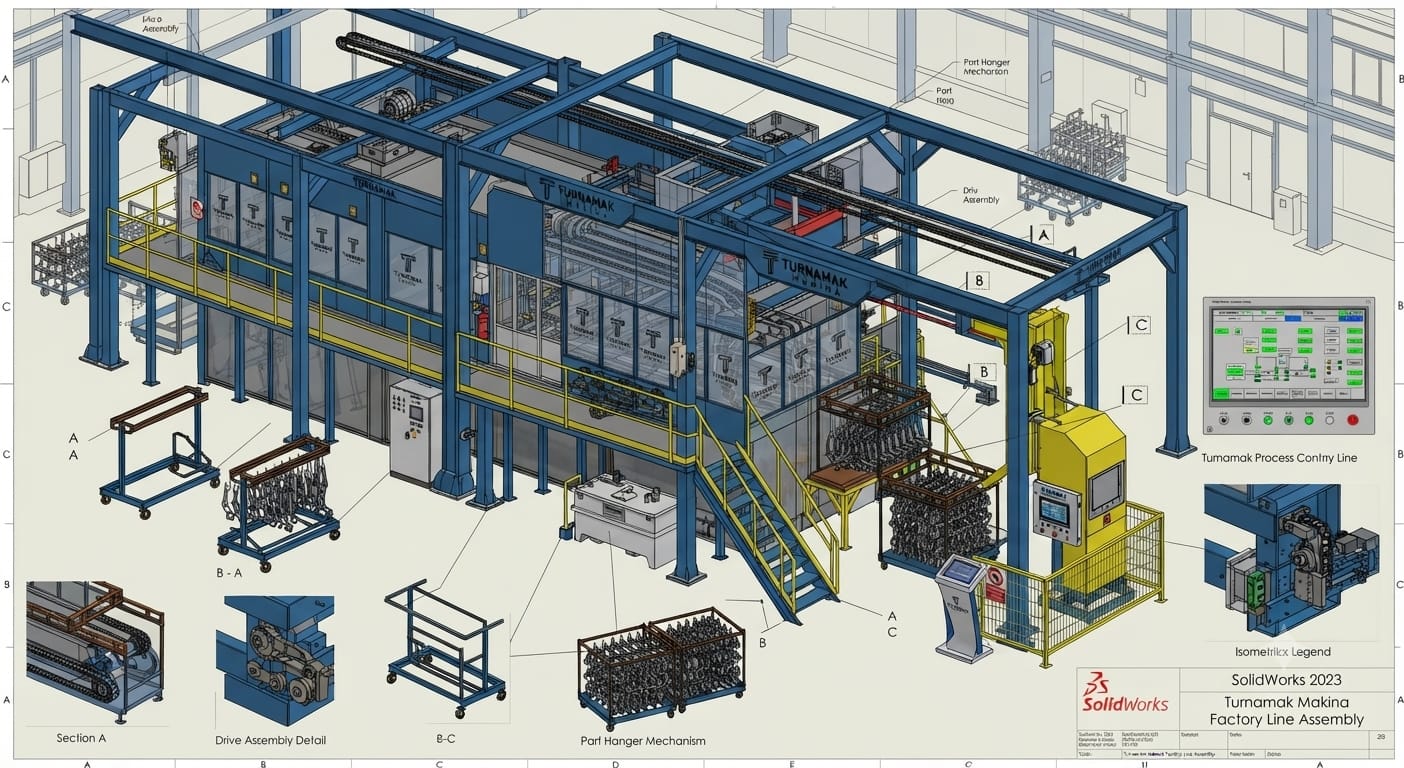

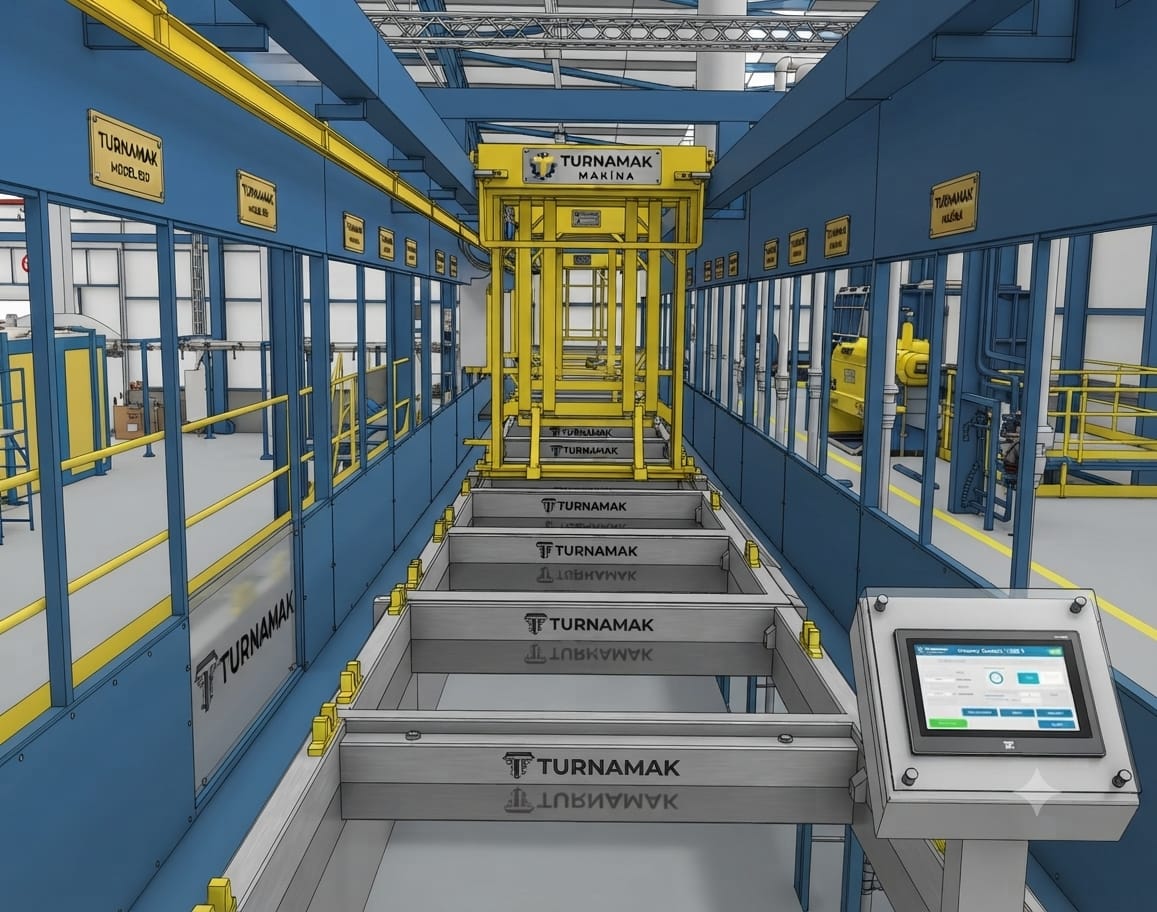

Görsel: Turnamak Makina tarafından projelendirilen modern, tam otomasyonlu daldırma kataforez hattı genel görünümü.

2. Kataforez Hattı Proses Akış Şeması

Maksimum kaplama kalitesi ve yüksek tuz testi dayanımı (korozyon direnci) elde etmek adına hat 3 ana istasyondan oluşmaktadır:

A. Yüzey Hazırlık ve Ön İşlem Hattı (Pre-treatment)

Boya yapışma performansını belirleyen en kritik aşamadır.

Yağ Alma Banyoları: Metal yüzeyindeki kesme ve koruyucu yağların kimyasal daldırma ile temizlenmesi.
Aktivasyon: Çinko fosfat kristallerinin yüzeye homojen yapışması için yüzey şartlandırma.
Çinko Fosfatlama: Mikron düzeyinde kristal gözenekler oluşturarak boya için kusursuz bir zemin hazırlama.
Diyonize (DI) Su Durulamaları: KTL banyosuna taşınabilecek iletken iyonların sıfırlanması.

B. Kataforez (KTL) Elektro-Kaplama İstasyonu

KTL Boya Tankı: %80-90 saf su ve %10-20 boya katılarından (reçine ve pigment) oluşan homojen karışım.
Doğru Akım (DC) Rektifikatör Yönetimi: Parça geometrisine göre otomatik voltaj ve akım rampalama ile her noktada eşit boya kalınlığı.
UF (Ultrafiltrasyon) Durulama İstasyonları: Parça üzerinde kalan serbest boyaların durulanarak ana tanka geri kazanılması, sıfır boya kaybı.

C. Kürlenme ve Pişirme Grubu

Kurutma ve Pişirme Fırını: Yüksek ısıl verimliliğe sahip, gaz konvektörlü veya infrared destekli tünel fırın.
Kürlenme Koşulları: Reçine karakteristiğine göre 180°C - 200°C aralığında homojen ısı dağılımı ile fırınlama.

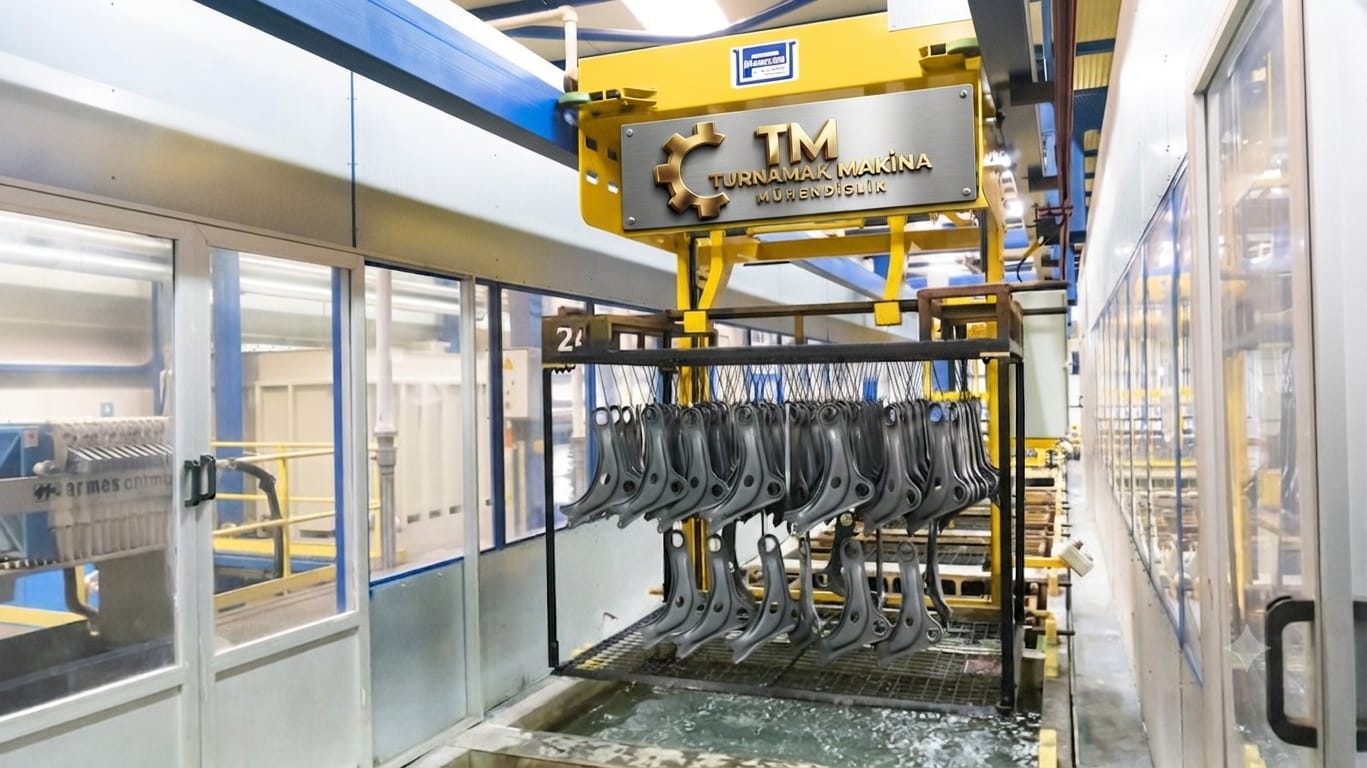

Görsel: Ağır metal parçaların kimyasal havuzlara daldırılmasını sağlayan rijit askı ve bar mekanizması.

İstasyon / Ekipman	Malzeme / Yapı Özelliği	Otomasyon / Kontrol
Ön İşlem Tankları	PP (Polipropilen) ve AISI 304 Paslanmaz	Otomatik sıcaklık ve seviye kontrolü
Transfer Vinçleri (Gantry)	Ağır hizmet çelik şasi, inverterli sürücüler	Hassas lazer pozisyonlama ve PLC reçete yönetimi
Boya Sirkülasyon Sistemi	Eductor (nozul) sistemli, dip çökmeyi önleyen yapı	Sürekli debi izleme ve filtre kirlilik takibi
Anot Sistemleri	Dializ hücreli (Anolit) kapalı devre boru anotlar	Rektifikatör üzerinden akım/voltaj loglama
Atık Su & Dozaj Grubu	Otomatik kimyasal dozaj pompaları	pH ve iletkenlik (EC) online ölçüm entegrasyonu

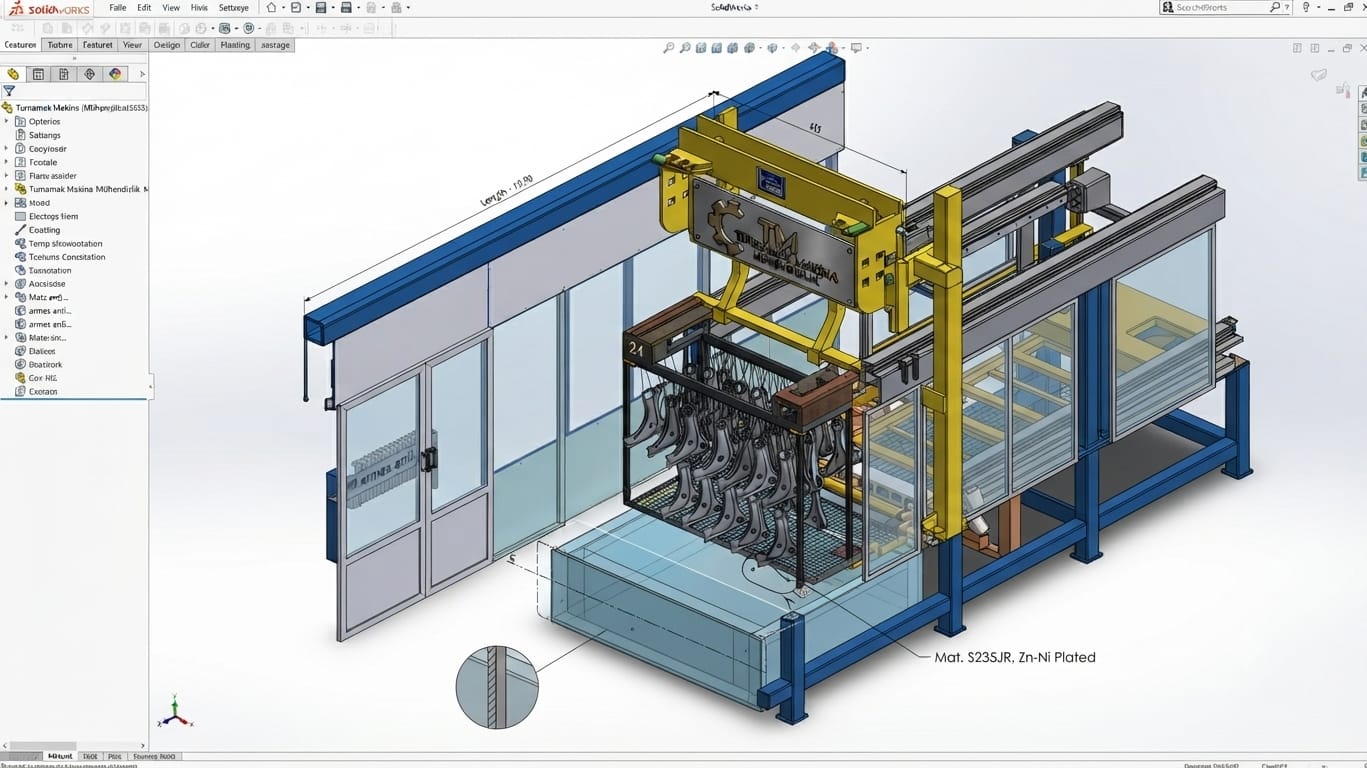

Görsel: İstasyonlar arası parça transferini milimetrik hassasiyetle gerçekleştiren otomasyon vinç ünitesi.

4. Turnamak Makina Kurulum Avantajları

Kusursuz Kaplama Penetrasyonu: Karmaşık parça iç yüzeylerinde ve kaynak boşluklarında bile eşit mikron kalınlığı.
Düşük İşletme Maliyeti: Ultrafiltrasyon üniteleri ve ısı geri kazanım eşanjörleri ile minimum enerji ve hammadde sarfiyatı.
Kullanıcı Dostu SCADA Arayüzü: Tüm hattın sıcaklık, akım, pH ve çevrim sürelerinin tek ekrandan izlenmesi ve geriye dönük raporlanması.
İş Güvenliği Standartları: Çevresi kapalı, emiş fanlı ve güvenlik bariyerli tank koruma sistemleri.
